Bateriová zbernica pre 2 batérie a 1 menič vrátane externého odpojovača

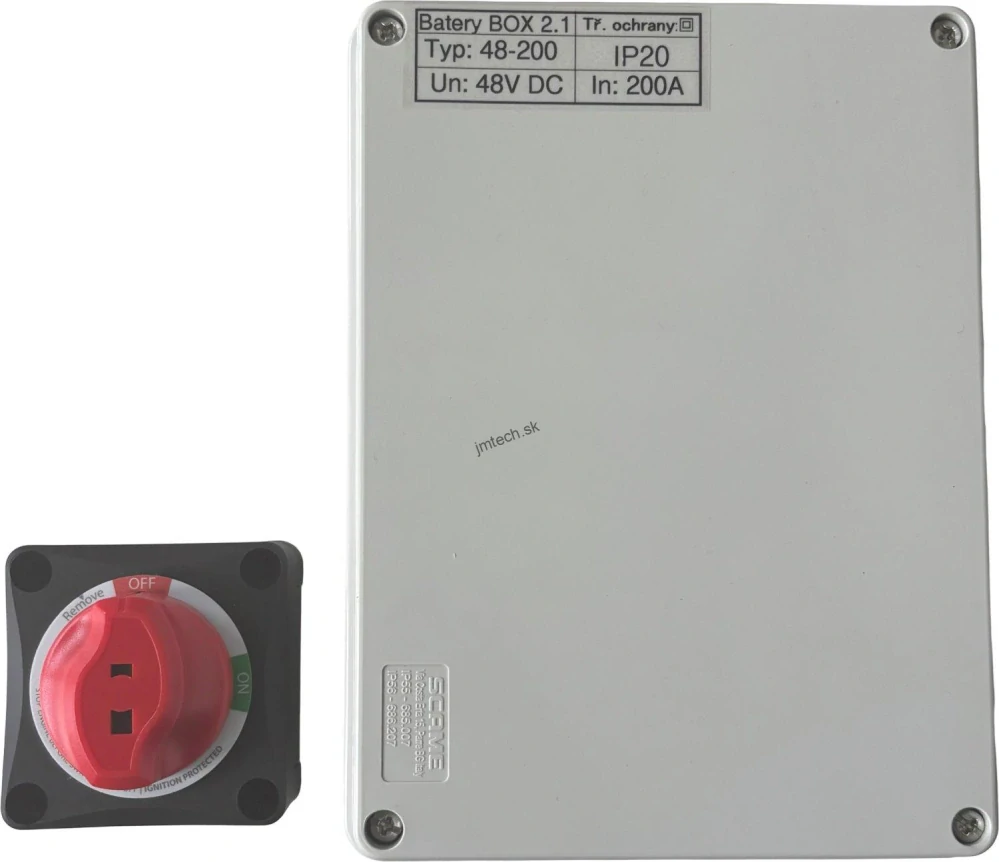

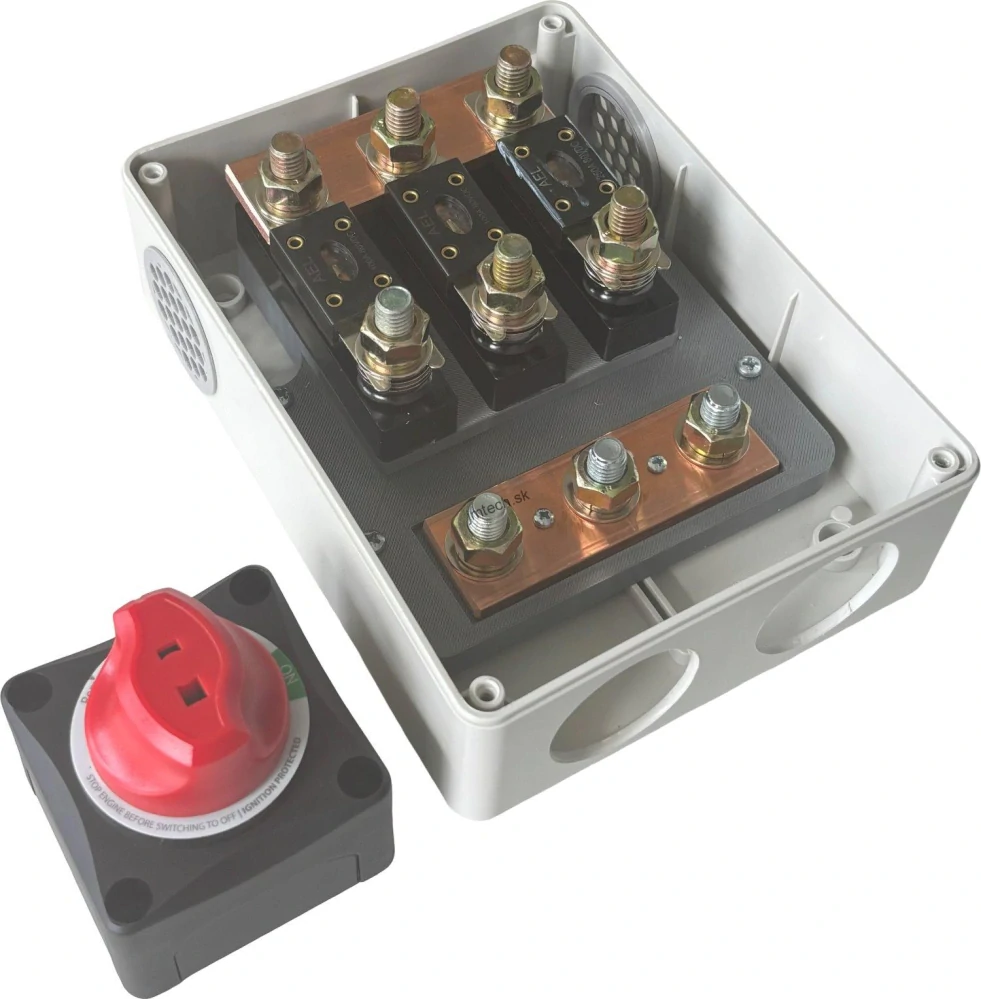

Batériový box slúži pre paralelné prepojenie 2 batérií a1 meniča v napäťovej hladine 48 V DC. Box je vybavený poistkami 100 A pre jednotlivé batérie a 250 A pre výstup k meniču. Box je dobre pripravený na inštaláciu prívodných aj odchádzajúcich káblov vďaka trojici otvorov na spodnej strane krabice. K boxu je dodávaný odpojovač pre DIY inštaláciu.

Montáž a pripojenie

• Na zariadení pracujte vždy bez napätia. Montáž zariadenia smie vykonávať iba osoba s príslušným oprávnením.
• Zariadenie je určené na použitie v interiéri pri teplotách +5 až +25 °C a vlhkosti do 95 % nekondenzujúce. Neumiestňujte nad zdroje tepla, napríklad meniče.
• Zariadenie je určené na montáž na nehorľavý povrch vo vertikálnej polohe tak, aby vývody káblov smerovali dole. Túto pozíciu je nutné dodržať z dôvodu správnej prirodzenej ventilácie zariadenia.
• Nezakrývajte ventilačné otvory, ani otvory pre káble.
• Káble montujte a pripevňujte tak, aby nevznikal ťah na skrutky väčší ako 3 N.
• Vodiče sa pripájajú pomocou káblového oka s otvorom 10 mm.
• Používajte správne prierezy vodičov pre jednotlivé vetvy, alebo osaďte poistky s nižšou adekvátnou hodnotou. Typ poistky ANL.
• Batériová vetva (prvé 2 vetvy zľava, 100 A) pripájajte minimálnym prierezom 25 mm ² .
• Invertorová vetva (posledná vetva vpravo, 200 A) pripájajte s prierezom minimálne 70 mm ² .
• Doťahovací moment pripojovacích skrutiek je 12 Nm.

Kľúčové parametre

• Rozmery: 146 x 196 x 88 mm
• Prevádzkové napätie: 48 V
• Trvalý prúd zariadením: 140 A
• Krátkodobý prúd: 200 A (max 5 min)
• Špičkový prúd: 250 A (15 s)
• Krytie IP20

Obsah balenia

• Battery box

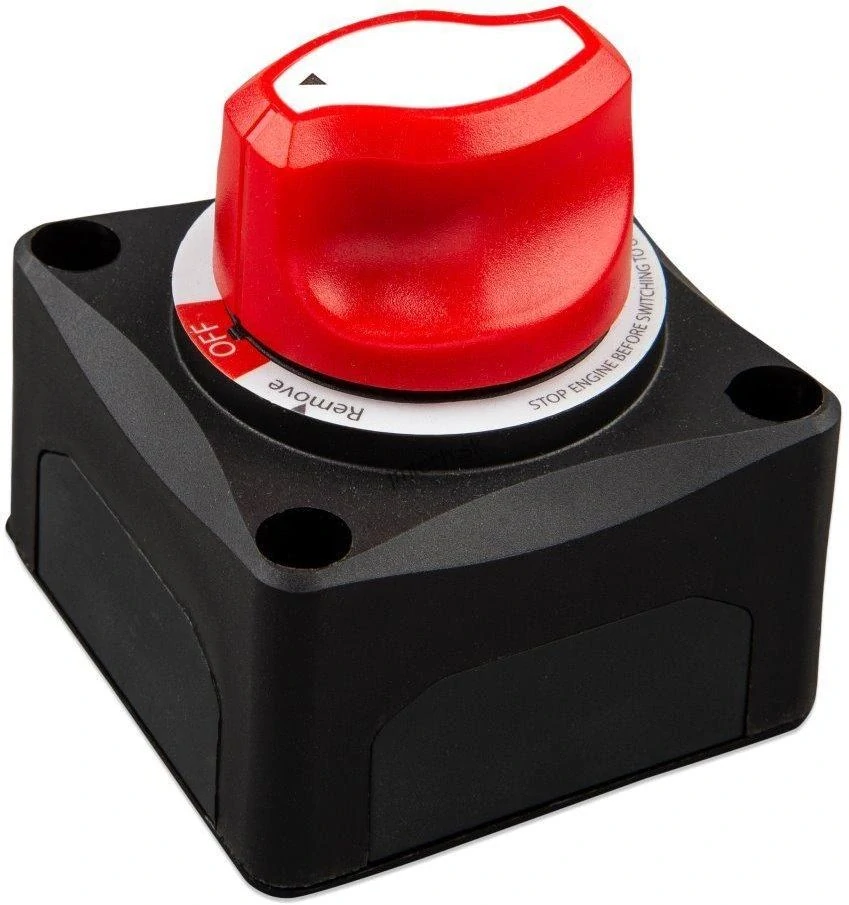

• Odpojovač victron energy - 48V / 275A
