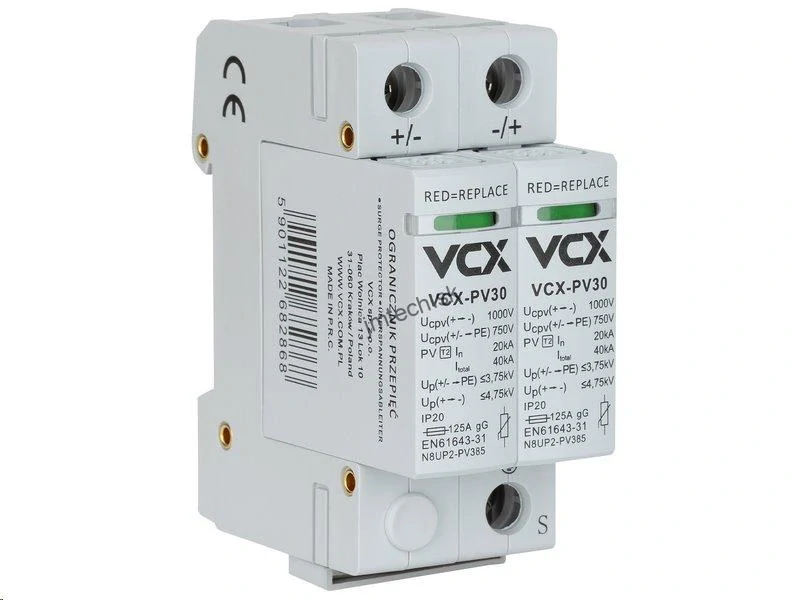

Prepäťová ochrana VCX DC trieda T2 2P 1000V

Prep. ochrana VCX PV30 DC trieda T2 (C) 2P 1000V - profesionálna ochrana pre vaše fotovoltaické systémy

Prepäťová ochrana VCX PV30 DC triedy T2 (C) 2P 1000V je špičkové riešenie na ochranu jednosmernej časti solárnej elektrárne. Je špeciálne navrhnutá tak, aby spoľahlivo ochránila komponenty FVE pred účinkami atmosférických javov aj prepätia z iných zdrojov.

Modul funguje na spoľahlivej  varistorovej technológii , ktorá pri prekročení bezpečnej hranice bleskovo zvedie prúd k zemi. S maximálnym pracovným napätím  1000 V DC  a maximálnym zvodovým prúdom až  40 kA  pokrýva požiadavky pre štandardné rezidenčné aj menšie komerčné FVE inštalácie.

Výhody oproti bežným prepäťovým ochranám


• Kombinácia varistora a iskriska = lepšia schopnosť odvádzať prúdové rázy
• Vysoká hodnota maximálneho prúdového zaťaženia až 40 kA
• Optická signalizácia stavu zvyšuje prevádzkovú bezpečnosť a znižuje servisné náklady
• Kompaktné 2-modulové prevedenie šetrí miesto v rozvádzači
• Špeciálne navrhnuté pre fotovoltaické aplikácie s napätím až 1000 V DC


Maximálna bezpečnosť vďaka iskrišťovej technológii

Oproti bežným varistorovým ochranám ponúka VCX PV30 integrované iskrisko , ktoré umožňuje efektívnejšie zvládanie vysokých prúdov pri prepätí (napr. z bleskových výbojov). Táto konštrukcia prináša vyššiu spoľahlivosť, dlhšiu životnosť a nižšie riziko zlyhania pri extrémnych podmienkach. Výrobok je tak ideálnou voľbou pre náročné aplikácie, kde je ochrana investície do solárneho systému kľúčová.

Rýchla vizuálna kontrola stavu zariadenia

Zariadenie je vybavené vizuálnym stavovým indikátorom , vďaka ktorému ihneď spoznáte, či je prepäťová ochrana plne funkčná. Zelená značí aktívnu ochranu, červená nutnosť výmeny ochrany. Tento jednoduchý, ale veľmi účinný mechanizmus šetrí čas aj starosti pri pravidelnej údržbe.

Praktické využitie a jednoduchá inštalácia

Táto prepäťová ochrana je určená na priame použitie v DC častiach fotovoltaických elektrární do maximálneho napätia 1000 V DC. Hodí sa ako pre malé domáce systémy, tak aj pre väčšiu strešnú inštaláciu. Vďaka kompaktným rozmerom (2P) a možnosti pripojenia vodičov až do 35 mm² je montáž jednoduchá a flexibilná. Stupeň krytia IP20 zaisťuje dostatočnú ochranu pre montáž do rozvádzačov.

Pre koho je modul určený

Inštalačné firmy a kvalifikovaní elektrikári:

Profesionáli realizujúce fotovoltaické elektrárne ocenia plnú normalizáciu, modulárne riešenie aj robustné svorky koncipované pre silné vodiče až do 35 mm².

Majitelia budov s fotovoltaikou:

Ide o nevyhnutný istiaci prvok chrániaci solárne panely a drahé striedače pred zničením vplyvom indukovaných prepäťových rázov (inštaláciu však musí vždy vykonávať kvalifikovaný odborník).

Technické špecifikácie produktu:


• Trieda ochrany: T2
  Zodpovedá ochrane proti stredne silným prepätiam, napr. bleskom nepriamo zasiahnutým v okolí.

• Prevedenie: Varistorové s integrovaným iskriskom
  Zvyšuje schopnosť zariadenia efektívne odvádzať prepätie.

• Pripojenie: max. 35 mm²
  Umožňuje pripojenie aj silnejších vodičov pre väčšie prúdové zaťaženie.

• Maximálne pracovné napätie (Ucpv): 1000 V DC
  Určené pre fotovoltaické systémy s vyšším napätím.

• Skúšobný prúd (In 8/20): 20 kA
  Štandardná schopnosť opakovane odvádzať prepätie.

• Maximálny prúd (Imax 8/20): 40 kA
  Maximálna hodnota, ktorou je zariadenie schopné krátkodobo zvládnuť.

• Napäťová ochranná hladina Up (+/-):  ≤ 4,75 kV
  Zvyškové napätie medzi pólmi prepustené ďalej do okruhu.

• Napäťová ochranná hladina Up (+/--PE):  ≤ 3,75 kV
  Zvyškové napätie proti ochrannému vodiču.

• Skladovacia teplota: -30 až +70 °C
  Široký rozsah teplôt pre bezpečné skladovanie.

• Prevádzková teplota: -30 až +50 °C
  Vhodné aj pre náročné klimatické podmienky.

• Stupeň krytia: IP20
  Zaisťuje ochranu pred dotykom a nečistotami pri montáži v rozvádzači.

• Počet modulov: 2P
  Dvojmodulové prevedenie umožňuje kompaktnú inštaláciu.

Bezpečnostné pokyny na inštaláciu a prevádzku:


Používanie prepäťovej ochrany VCX PV30 DC T2 1000V vyžaduje dodržanie základných bezpečnostných pravidiel. Pred inštaláciou alebo servisom zariadenia odporúčame venovať pozornosť nasledujúcim pokynom:

• Inštaláciu, údržbu a prípadnú výmenu smie vykonávať iba kvalifikovaná a oprávnená osoba.
• Pri inštalácii a používaní je nutné dodržať všetky platné miestne, regionálne aj národné predpisy.
• Otvorenie prístroja alebo akýkoľvek zásah do jeho konštrukcie vedie k strate záruky.
• Preťaženie nad odporúčané hodnoty výrobcu môže viesť k trvalému poškodeniu zariadenia a pripojených súčastí.
• Zariadenie smie byť prevádzkované iba za podmienok uvedených v technickej dokumentácii.
• Pred akýmkoľvek zásahom do zariadenia vždy odpojte napájanie.

Dodržiavaním týchto zásad predídete nechcenému poškodeniu a zaistíte dlhú a spoľahlivú funkčnosť vášho systému.
